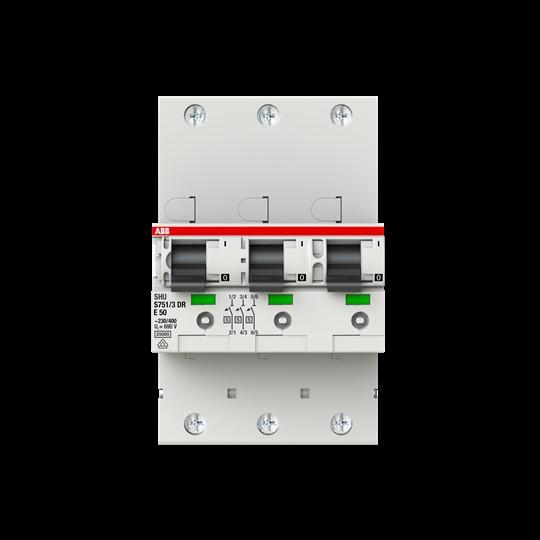

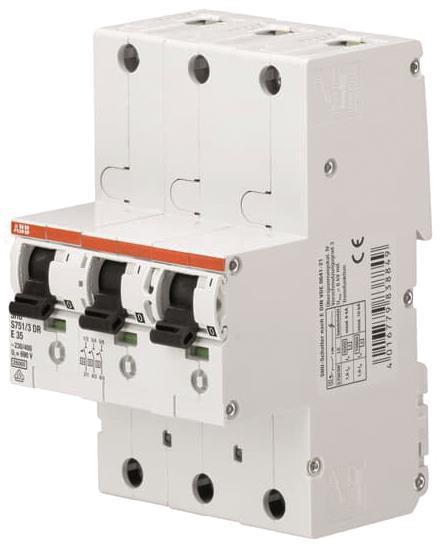

ABB Stotz S&J Hauptschalter S751/3DR-E50

Hersteller: ABB Stotz S&J
Bezeichnung: Hauptschalter 50A E 25kA 3x1P
Typ: S751/3DR-E50
Auslösecharakteristik: E
Anzahl der Pole: 3
Nennstrom: 50 A
Nennspannung: 400 V
Nennisolationsspannung Ui: 690 V
Nennkurzschluss-Brechleistung: 25 kA
Schaltbarer Neutralleiter: Nein
Frequenz: 50 Hz
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Nennstossspannungsfestigkeit: 6 kV
Montageart: DIN-Schiene
Schutzart (IP): IP40
Grösse (nach DIN 43880): 6

Die selektiven Hauptschalter der Serie S750DR sind als spannungsunabhängige selektive Hauptschutzeinrichtungen (SHU) gemäss DIN VDE 0641-21 zertifiziert, die für den Laienbetrieb und die höchste Überspannungskategorie ausgelegt sind. Ihr Anwendungsbereich ist vielfältig: als Trennvorrichtung am Zählerstandort gemäss den TAB der Netzbetreiber oder VDE-AR-N 4101, sowie in allen Niederspannungshauptverteilungen zum Schutz von Verteilungskreisen und als Trennvorrichtung mit Isolierfunktion. Besonders hervorzuheben sind die speziellen Selektivitätsmerkmale, die eine hohe Systemverfügbarkeit gewährleisten. Sie sind für die Montage auf einer 35 mm DIN-Schiene gemäss DIN EN 60715 konzipiert. Geräte der Familie S750DR verfügen über eine integrierte Verriegelungsfunktion, die eine gleichzeitige Blockierung der 3 Pole einer dreiphasigen Versorgung ermöglicht. Der integrierte Verriegelungsschieber arretiert in der EIN- oder AUS-Position und kann zusätzlich mit einem Vorhängeschloss, einem Drahtsiegel oder einem Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbringbaren Hilfsschalter überwacht werden.
