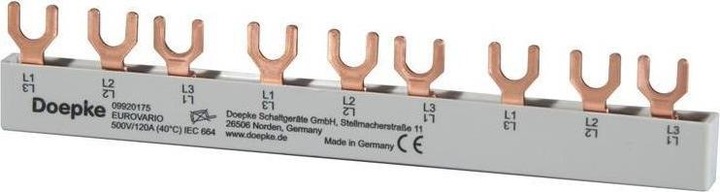

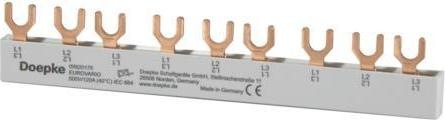

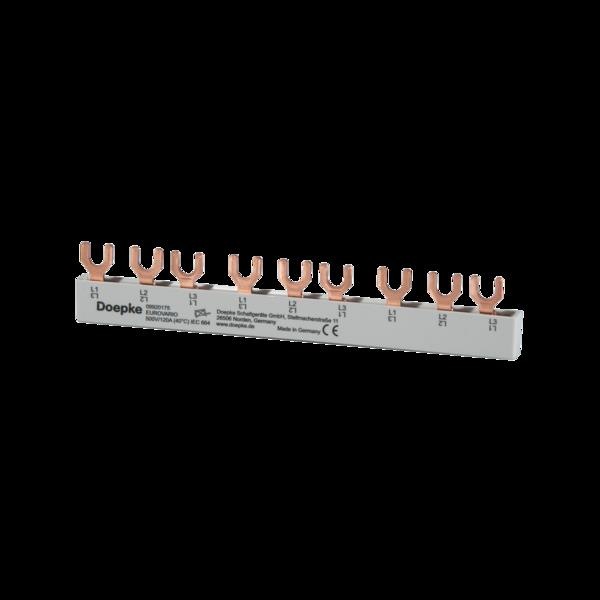

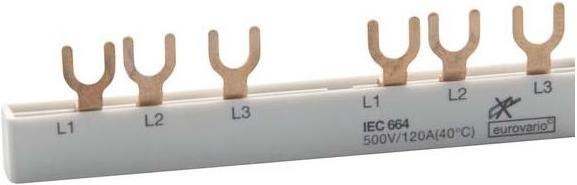

Doepke Fasebalk EV-S G 3.9.120

Fabrikant: Doepke
Benaming: Fasebalk
Type: EV-S G 3.9.120
Aantal fasen: 3
Aantal polen: 3
Geschikt voor aantal apparaten: 9
Deelmaat: 17,8 mm
Doorsnede: 10 mm²

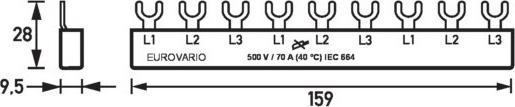

Lengte: 159 mm
Breedte in deel eenheden: 9
Nominale duurstroom Iu: 63 A
Uitvoering van de elektrische aansluiting: Vork
Geïsoleerd: ja
Nominale impuls spanning: 4,5 kV
Voorwaardelijke nominale kortsluitstroom Iq: 15 kA
Max. nominale bedrijfsspanning Ue: 500 V
Nominale korttijdstroomsterkte Icw: 15 kA
Geschikt voor apparaten met N-leider: nee
Geschikt voor apparaten met hulpcontact: nee
Kleur: grijs

Doepke Fasebalk EV-S G 3.9.120: verdere details
Deze componenten voor de bedrading van beveiligingsschakelaars in industrieel, commercieel en particulier gebruikte elektrische verdeelkasten verminderen de installatie-inspanning aanzienlijk. De kant-en-klaar afgemeten verzamelrails zijn geschikt voor de voedingszijde verbinding van aardlekschakelaars, stroombeveiligingsschakelaars en FI-/LS-combinaties aan de onderzijde van de apparaten. De rails zijn uitgevoerd in vorkvorm en zijn in een grote variëteit beschikbaar in één- tot vierpolige uitvoering (deels met ruimte voor hulpcontacten). De aanraakbescherming EV-S BS dekt ongebruikte aansluitingen af.

Eigenschappen:

• In te zetten voor de verbinding van aardlekschakelaars, stroombeveiligingsschakelaars en FI/LS-combinaties
• Grote variëteit
• Hoge tijdsbesparing bij de bedrading

Montagewijze: De rails worden in de bovenste of onderste aansluitklemmen van de te verbinden apparaten gestoken.

Toepassingsgebieden: Verzamelrails van deze serie worden in combinatie met RCCB, MCB en RCBO gebruikt in de stroomvoorzieningen van woon- en utiliteitsgebouwen, evenals van industriële installaties.

Opmerkingen: Bij de voeding van stroombeveiligingsschakelaars van bovenaf in combinatie met Doepke-aardlekschakelaars moeten de verbindingsrails EV-S G ANL (N links) respectievelijk EV-S G ANR (N rechts) worden gebruikt.

EAN: 4014712045781.
