Uitgangstype: Relais
Voedingsspanning: 110 tot 240 V AC
Afmetingen: 48 x 48 mm
Aantal uitgangen: 1
Minimale bedrijfstemperatuur: -5 °C
Maximale bedrijfstemperatuur: +55 °C
Regeltype: P, PD, PI, PID
Configureerbare uitgangen: 1 relais
Communicatiemodule beschikbaar: Ja
Type weergave: LED-display met 7 segmenten
Beschermingsgraad: IP65

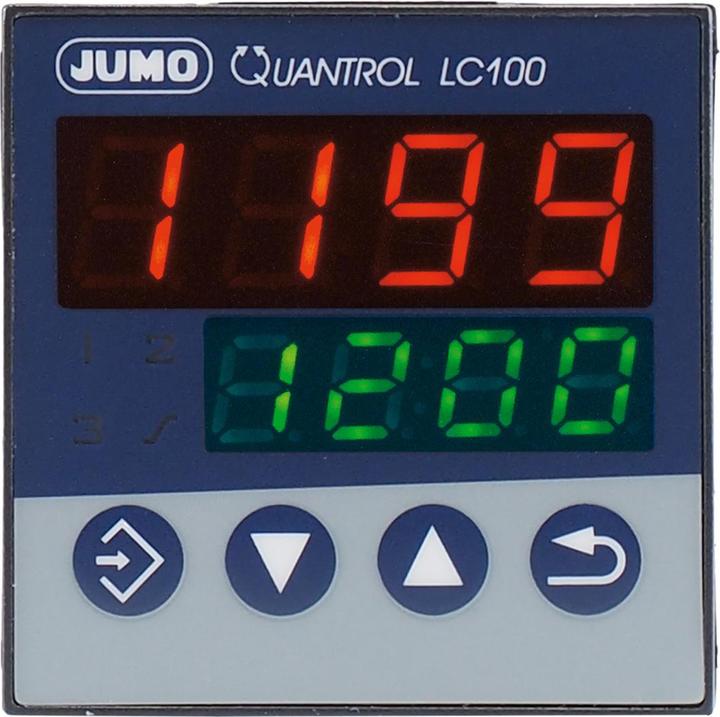

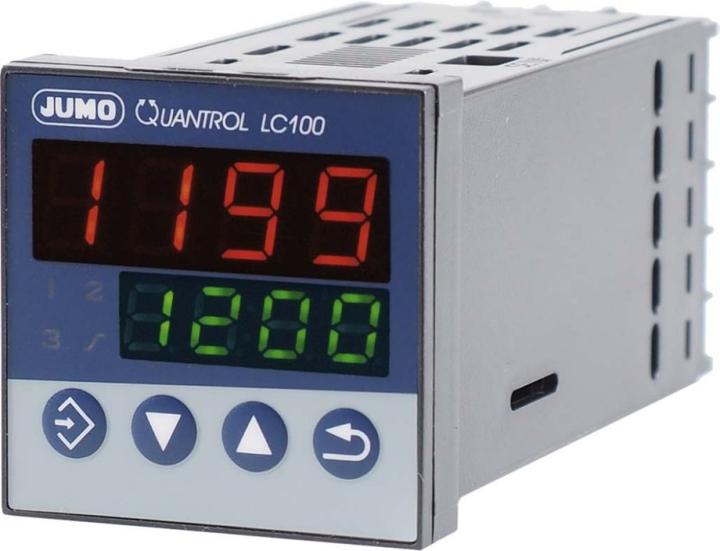

Bereik: Quantrol LC100
Serie: QUANTROL

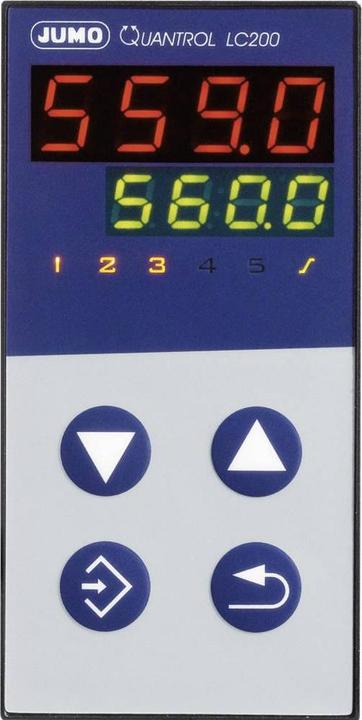

De Quantrol LC-serie van Jumo is een compacte, gebruiksvriendelijke en zelfoptimaliserende PID-regelaar. De regelaar wordt gebruikt voor twee- en driepuntregelingen, evenals voor de regeling van regelkleppen en SCR-vermogenregelaars via een continue regeluitgang. De universele analoge ingang is bedoeld voor RTD-temperatuursensoren, thermokoppels en stroom-/spanningssignalen en kan door de gebruiker worden geprogrammeerd. Er zijn drie formaten beschikbaar: 48 x 48 mm, 48 x 96 mm en 96 x 96 mm. Twee LED-displays (rood/groen) met elk zeven segmenten maken de weergave van de waarden in °C of °F mogelijk. Er is een LED-statusindicator voor de uitgang aanwezig. De regeling gebeurt met twee of drie toestanden en continue regeling, afhankelijk van de uitvoering. Functies zoals sensorbewaking, zelfoptimalisatie (autotuning) voor nauwkeurige PID-regeling, handmatige/automatische modus, configureerbare grenswaarde bewaking (alarmen), instelwaarde voor omschakeling, stap- en toetsvergrendeling, evenals een RS485-interface (Modbus RTU) zijn ook geïntegreerd. Bovendien biedt de regelaar helling- en tijdfunctie, evenals een brandcurve voor keramische ovens. De regelaar kan door middel van stekkerinstallatie worden gebruikt, en er is een setup-interface (USB Mini-B) aanwezig. Een USB-kabel is ook beschikbaar.
