Niedax Hangstijlen HU 6040/300

Fabrikant: Niedax
Benaming: Hangstijlen
Type: HU 6040/300
Lengte: 306 mm
Profielbreedte: 40 mm
Profielhoogte: 60 mm
Uitvoering: U-profiel
Draagvermogen: 6 kN
Geschikt voor functiebehoud: ja
Materiaal: Staal
Roestvrij staal, gebeitst: nee
Materiaalkwaliteit: anders
Oppervlaktebescherming: verzinkt
Gewicht: 1,77078 kg

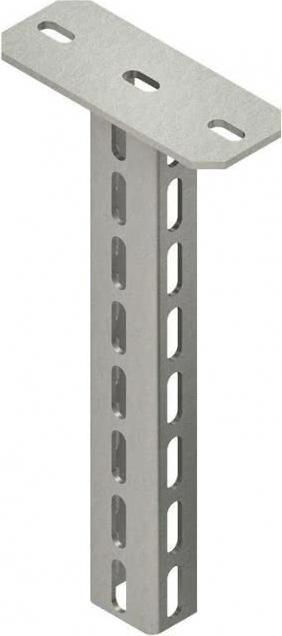

Extra details: Hangstijl, 3-zijdig doorlopend geperforeerd U-profiel met aangehechte kopplaat, systeem HU 6040, voor uitsteeksels voor een-, twee- en driezijdige aanleg. Om vervorming van het hangstijlprofiel bij de montage van het uitsteeksel te voorkomen, moet om statische redenen het hangstijlafstandprofiel HDS 60.40 F met zeskantschroef in overweging worden genomen. Bij een eenzijdige bevestiging van het uitsteeksel aan het hangstijlprofiel dient de gesloten zijde van het uitsteeksel in lijn met de profielrand van de hangstijl te worden aangebracht. Om statische redenen en om een probleemloze plaatsing van de beschermkap mogelijk te maken, moet het uitsteeksel op een afstand van 50 mm (onderkant uitsteeksel tot einde hangstijl) boven het einde van de hangstijl worden gemonteerd. Voor gebruik in functiebehoud, gelieve aanvullende voorschriften in acht te nemen! VDE gecertificeerd!

Voor uitsteeksels: KTAL, KTAM, KTA, KTAS, voor uitsteeksels: KTAS 100 - 400 (functiebehoud/KFO)

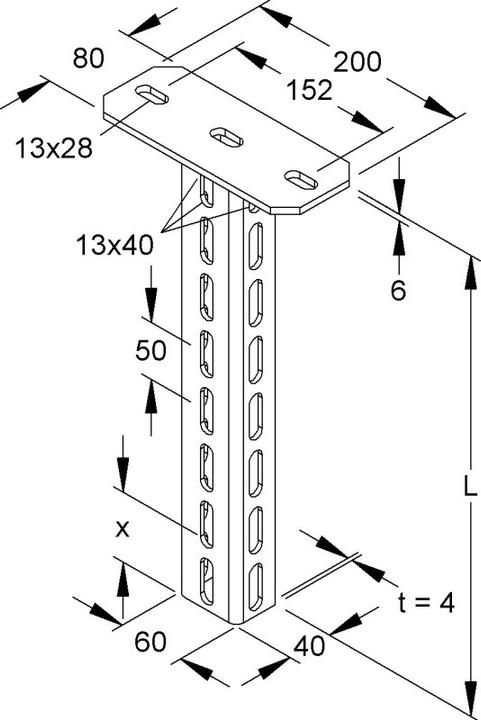

Afmetingen (ongeveer):
Kopplaat L x B x t: 200 x 80 x 6 mm
Bevestigingsopening: 13 x 28 mm
Middelpuntafstand: 152 mm
U-profiel: 40 x 60 x 40 mm
Materiaalsterkte t: 4 mm
Driedimensionale profielopening, enkelrijig: 13 x 40 mm
Middelpuntafstand: 50 mm
Totale lengte L: 306 mm
Materiaal: Staal, verzinkt volgens DIN EN ISO 1461
EAN: 4013339891474.
