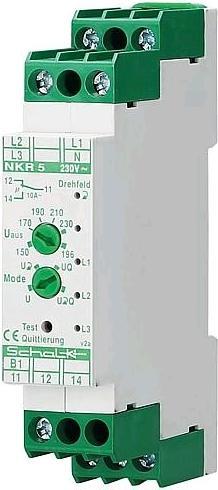

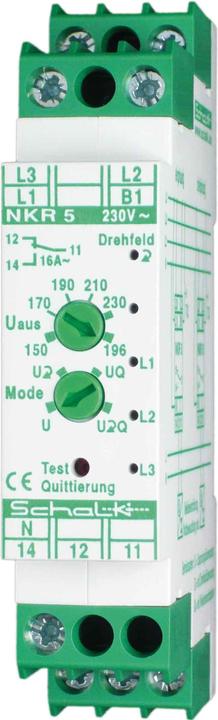

Schalk Netwerkbewakingsrelais NKR 5

Fabrikant: Schalk
Benaming: Netwerkbewakingsrelais
Type: NKR 5
Uitvoering van de elektrische aansluiting: Schroefaansluiting
Met afneembare klemmen: nee
1-fase onderspanning mogelijk: ja
3-fase onderspanning mogelijk: ja
1-fase overspanning mogelijk: nee
3-fase overspanning mogelijk: nee
1-fase venster mogelijk: nee
3-fase venster mogelijk: nee
Bevat functie gelijkspanning onderspanning: nee
Bevat functie gelijkspanning overspanning: nee
Bevat functie gelijkspanning venster: nee
Spanningsmeetbereik 1: 150..230 V
Spanningsmeetbereik 2: 196 V
Spanningssoort van het meetbereik: AC
Nominale besturingsvoedingsspanning Us bij AC 50 Hz: 140..250 V
Nominale besturingsvoedingsspanning Us bij AC 60 Hz: 140..250 V
Spanningssoort voor activering: AC
Aanspreekwaarde spanning: 150..230 V
Min. instelbare aansprekvertragingstijd: 0,5 s
Max. toegestane aansprekvertragingstijd: 0,5 s
Min. instelbare terugvalvertragingstijd: 0 s
Max. toegestane terugvalvertragingstijd: 0,5 s
Aantal contacten als wisselcontact: 1
Breedte: 18 mm
Hoogte: 88 mm
Diepte: 55 mm

De netwerkbewakingsrelais worden gebruikt voor de bewaking van één- tot driefasige netten. Bij gebruik in een driefasig netwerk kan naast de spanning ook de fasepositie worden bewaakt. De schakeldrempel kan vrij worden ingesteld van 150 tot 230 V of op een gedefinieerde vaste waarde van 196 V (DIN VDE). Bij de NKR 5 wordt de toestand van de fasenspanningen en de draairichting weergegeven via 4 LED's. Een fase-uitval wordt optisch opgeslagen door een knipperende LED. Het relais schakelt automatisch weer in na het herstel van de spanning of pas na bevestiging door de interne of een externe drukknop (foutgeheugenfunctie). Afmetingen: 18 x 55 mm, 230 V AC, 1 wisselcontact 10 A potentieelvrij, Uvar 150-230 V, Ufix 196 V, EAN: 4046929301046.
