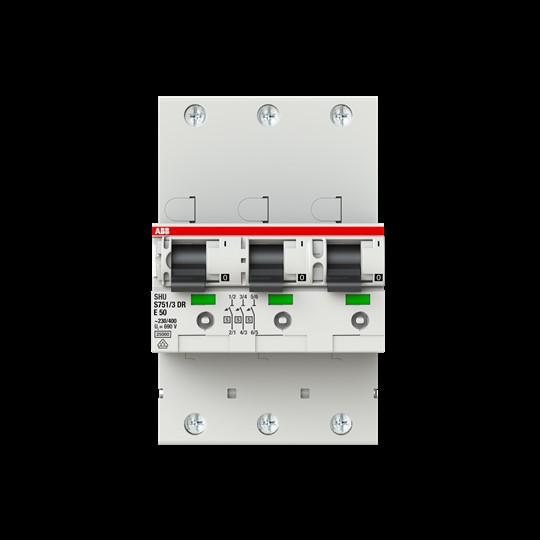

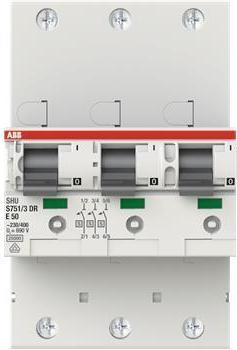

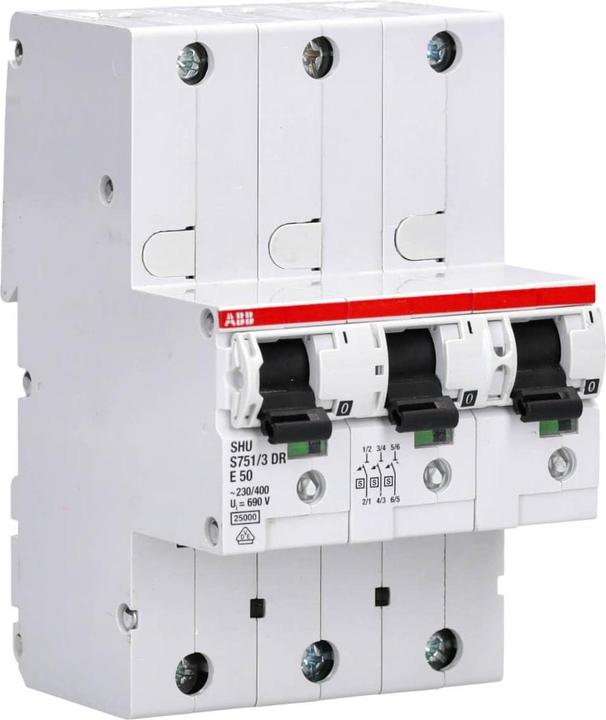

ABB Stotz S&J Hoofdschakelaar S751/3DR-E50

Fabrikant: ABB Stotz S&J
Benaming: Hoofdschakelaar 50A E 25kA 3x1P
Type: S751/3DR-E50
Afknipkarakteristiek: E
Aantal Polen: 3
Nominale Stroom: 50 A
Nominale Spanning: 400 V
Nominale Isolatiespanning Ui: 690 V
Nominale Kortsluitdoorbreekcapaciteit: 25 kA
Schakelbare Nuldraad: Nee
Frequentie: 50 Hz
Overspanningscategorie: 4
Verontreinigingsgraad: 3
Nominale Impuls Spanning Weerstand: 6 kV
Montage Type: DIN Rail
Beschermingsklasse (IP): IP40
Afmeting (volgens DIN 43880): 6

De selectieve hoofdschakelaars van de S750DR-serie zijn gecertificeerd als spanningsonafhankelijke selectieve hoofdschakelbeschermingsapparaten (SHU) volgens DIN VDE 0641-21, ontworpen voor gebruik door leken en voor de hoogste overspanningscategorie. Hun toepassingsgebied is divers: als ontkoppelingsapparaat op de meetlocatie volgens de TAB van de netbeheerders of VDE-AR-N 4101, evenals in alle laagspanningshoofddistributies ter bescherming van distributiecircuits en als ontkoppelingsapparaat met isolatiefunctie. Opmerkelijk zijn de speciale selectiviteitskenmerken die zorgen voor een hoge systeembeschikbaarheid. Ze zijn ontworpen voor montage op een 35 mm DIN rail volgens DIN EN 60715. Apparaten van de S750DR-familie omvatten een geïntegreerde vergrendelingsfunctie die gelijktijdige blokkering van de 3 polen van een driefasige voeding mogelijk maakt. De geïntegreerde vergrendelingsschuif vergrendelt in de AAN- of UIT-positie en kan bovendien worden beveiligd met een hangslot, draadzegel of kabelbinder. De schakeltoestand kan worden bewaakt via een aan te sluiten hulpschakelaar.
