Beoogde toepassing: Voor handmatige spoelactivering van urinoirs, voor Geberit montagetoebehoren voor urinoirs met vooractivering, voor Geberit montagetoebehoren voor urinoirs met bovenactivering, en voor installatie in shellkits voor Geberit urinoirbedieningen (vanaf het jaar van fabricage 2009).

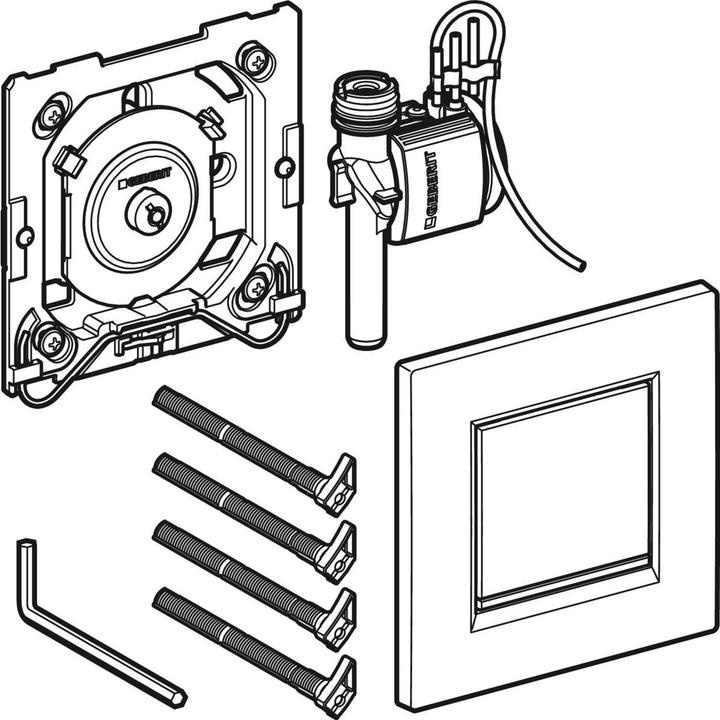

Leveringsomvang: Actuatorplaat type 30, pneumatische spoelafgifte (vooraf gemonteerd op het montagerframe), pneumatische klep, montagemateriaal.

Technische gegevens:

• Stroomdruk: 100-800 kPa
• Maximale testdruk water: 1600 kPa
• Maximale testdruk lucht/inertgas: 300 kPa
• Relatieve luchtvochtigheid: < 100
• Maximale watertemperatuur: 30 °C
• Activeringskracht: < 12 N
• Doorstroomcapaciteit bij 100 kPa zonder doorstroombegrenzer: 0,3 l/s
• Doorstroomcapaciteit bij 100 kPa met doorstroombegrenzer: 0,24 l/s
• Berekeningsdoorstroomcapaciteit: 0,3 l/s
• Minimale stroomdruk voor berekeningsdoorstroom: 100 kPa
• Instelbereik spoeltijd: 4/8/12 s

Kenmerken:

• Actuatorplaat met veiligheidsvergrendeling
• Instelling spoeltijd met luchtmondstukken (pneumatisch)
• Lage activeringskracht
• Lage slagbeweging
• Spoelafgifte wanneer de drukknop wordt losgelaten
• Spoelvolume via throttleschroef van de bodykit tot 0,5 l per spoeling
• Klepgroep II volgens DIN 4109.
