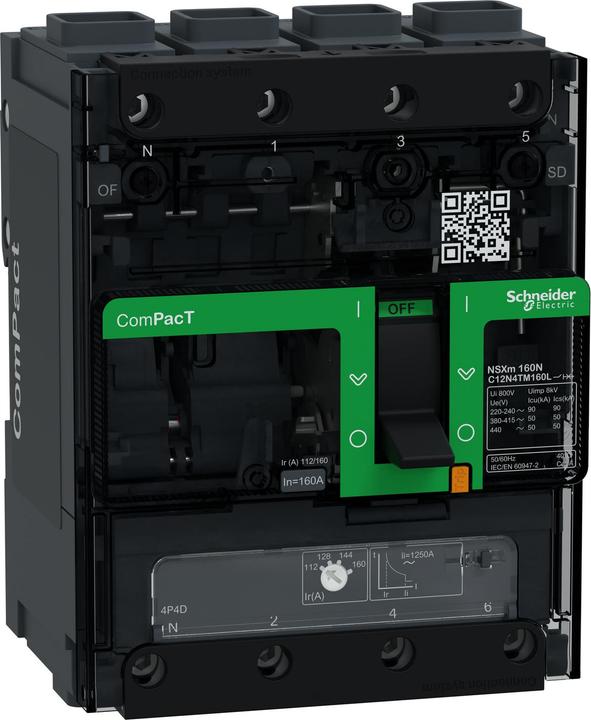

Schneider Electric Compacte stroomonderbreker C12N4TM160L

Fabrikant: Schneider Electric
Benaming: Compacte stroomonderbreker ComPacT NSXm 160 A
Type: C12N4TM160L
Nominaal continue stroom Iu: 160 A
Nominale spanning: 690 V
Nominaal grenskortsluitstroom Icu bij 400 V, 50 Hz: 50 kA
Overbelastingsontspanner stroominstelling: 112..160 A
Instelbereik van de onvertraagde kortsluitontspanner: 1250 A
Geïntegreerde aardfoutbeveiliging: nee
Aansluittype hoofdcircuit: Schroefaansluiting
Apparaatontwerp: Inbouwapparaat vaste inbouwtechniek
Geschikt voor DIN-railmontage: ja
DIN-railmontage optioneel: nee
Met ontlastingsmelder: ja
Aantal polen: 4
Positie van de aansluiting voor hoofdcircuit: voorkant
Uitvoering van het bedieningsorgaan: Knop
Compleet apparaat met beschermingsunit: ja
Motorbediening geïntegreerd: nee
Motorbediening optioneel: nee
Beschermingsgraad (IP): IP40

Dit is een compacte stroomonderbreker ComPacT NSXm, 160 A, 16 kA bij 415 VAC, voor alle NS-standaardtoepassingen. Hij biedt nieuwe functies zoals Everlink-technologie, DIN-rail en plaatmontagecapaciteit. Het integreert nieuwe accessoires van het type veer, die extern zichtbaar zijn. ComPacT NSXm is een van de kleinste compacte stroomonderbrekers op de markt met afmetingen van 108 mm (B) x 137 mm (H) x 80 mm (D). Dit betreft een 4-polige versie met geïntegreerd thermo-magnetisch ontspanapparaat. Het waarborgt de conformiteit met internationale normen (IEC 60947/CCC/EAC) en marinespecificaties.
