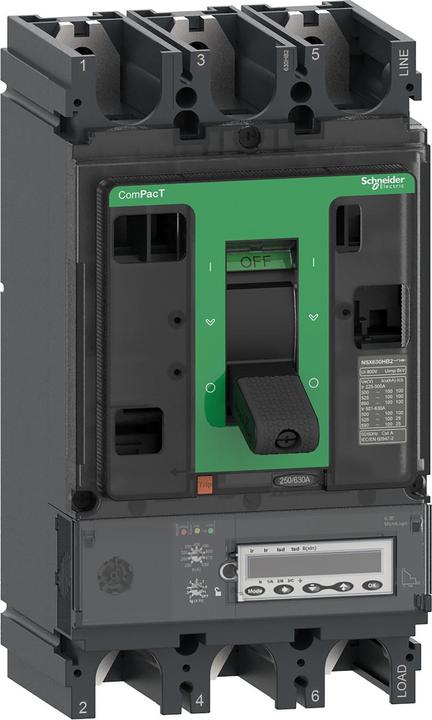

Schneider Electric Compacte stroomonderbreker C63V36M500

Fabrikant: Schneider Electric
Benaming: Compacte stroomonderbreker ComPacT NSX630HB1
Type: C63V36M500
Instelling overbelastingsontspanner: 250..500 A
Instelbereik van de ononderbroken kortsluitontspanner: 6500 A
Met thermische bescherming: ja
Fase-uitvalgevoelig: ja
Ontspanningstechniek: elektronisch
Nominale bedrijfsspanning: 690 V
Nominaal continue stroom Iu: 500 A
Aansluittype hoofdcircuit: schroefaansluiting
Uitvoering van het bedieningsorgaan: anders
Apparaatontwerp: inbouwapparaat
Vaste inbouwtechniek: ja
Met geïntegreerde hulpcontact: nee
Met geïntegreerde onderspanningsontspanner: nee
Aantal polen: 3
Beschermingsgraad (IP): IP40
Hoogte: 255 mm
Breedte: 140 mm
Diepte: 110 mm

Schneider Electric Compacte stroomonderbreker C63V36M500: verdere details
De ComPacT NSX630HB1 is een complete 3P 3d stroomonderbreker voor vaste inbouw, ontwikkeld om de ruimtebehoefte en het uitschakelvermogen te optimaliseren. Het is een optimale keuze voor motorbeschermingsapplicaties. Het uitschakelvermogen (Icu) bedraagt 85 kA eff. bij 500 VAC 50/60 Hz en 75 kA eff. bij 690 VAC 50/60 Hz. De bedrijfsspanning bedraagt 690 VAC 50/60 Hz. Dit product beschikt over een elektronisch ontspanapparaat MicroLogic 6.3 E-M met een nominale stroom van 500 A en een instelbare aardfoutbeveiliging (met stand UIT). Het ontspanapparaat MicroLogic 6.3 E-M biedt instelbare langetermijn- en kortetermijnbeschermingsfuncties en een vaste ononderbroken bescherming. MicroLogic 6.3 E-M heeft een geïntegreerd display voor fijninstelling en weergave van de energiemeter. Deze 3-polige uitvoering (140 mm x 255 mm x 110 mm) wordt geleverd met een breed scala aan optionele functies en accessoires. Het is conform de internationale normen (IEC 60947), CCC, EAC en marinespecificaties. ComPacT NSX630HB1 maakt deel uit van de EcoStruxure Power-architectuur van Schneider Electric.
