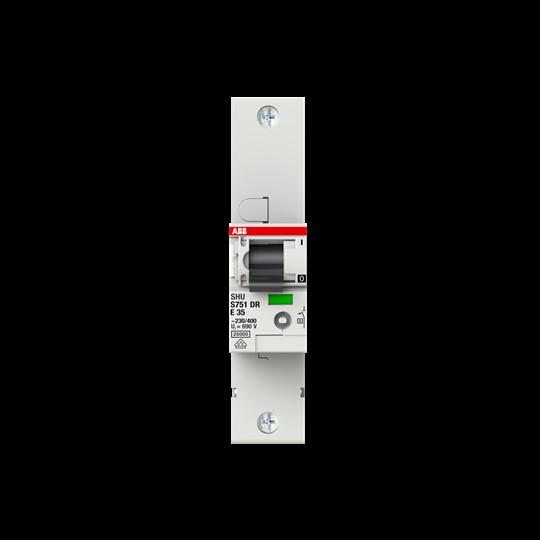

ABB Stotz S&J Hoofdleidingbeveiligingsschakelaar S751DR-E35

Fabrikant: ABB Stotz S&J
Benaming: Hoofdleidingbeveiligingsschakelaar 35A E 25kA 1P
Type: S751DR-E35
Uitschakelkarakteristiek: E
Aantal polen: 1
Nominaal stroom: 35 A
Nominale spanning: 230 V
Nominale isolatiespanning Ui: 690 V
Nominaal uitschakelvermogen: 25 kA
Meeschakelende neutrale draad: nee
Frequentie: 50 Hz
Overspanningscategorie: 4
Vervuilingsgraad: 3
Nominale impuls-spanningsvastheid: 6 kV
Montagewijze: DIN-skin
Beschermingsgraad (IP): IP40
Bouwgrootte (volgens DIN 43880): 6

De selectieve hoofdautomatische zekeringen van de serie S750DR zijn gecertificeerd volgens DIN VDE 0641-21 als spanningsonafhankelijke selectieve hoofdleidingbeveiligingsschakelaars (SHU) en zijn ontworpen voor gebruik door leken en voor de hoogste overspanningscategorie. Hun toepassingsgebied is veelzijdig: als scheidingsinrichting op de meterplaats volgens de TAB van de netbeheerders en VDE-AR-N 4101, evenals in alle laagspannings-hoofdverdelingen ter bescherming van distributiecircuits en als vrijschakelinrichting met scheidingsfunctie. De bijzondere selectiviteitseigenschappen zijn opmerkelijk voor het waarborgen van een hoge beschikbaarheid van de installatie. Ze zijn bedoeld voor montage op een 35 mm DIN-profielrail volgens DIN EN 60715. Apparaten van de S 750DR-familie bevatten een geïntegreerde vergrendelingsmogelijkheid, die een gelijktijdige blokkering van de 3 polen van een driefasige voeding mogelijk maakt. De geïntegreerde vergrendelingsschuif vergrendelt in de aan- of uit-stand en kan bovendien worden beveiligd met een hangslot, draadzegel of kabelbinder. De schakelstatus kan worden bewaakt via een aan te sluiten hulpschakelaar.
